AP · famille de produits

Force guidée axialement pour les charges élevées et les situations d'installation dégagées.

AP est le bon choix lorsque la ligne de force doit rester directe, robuste et facilement accessible. Le moteur, le réducteur, la broche, les capteurs et les fixations sont dimensionnés en fonction du cas de charge.

Envoyer une demande technique → Comparer toutes les gammes

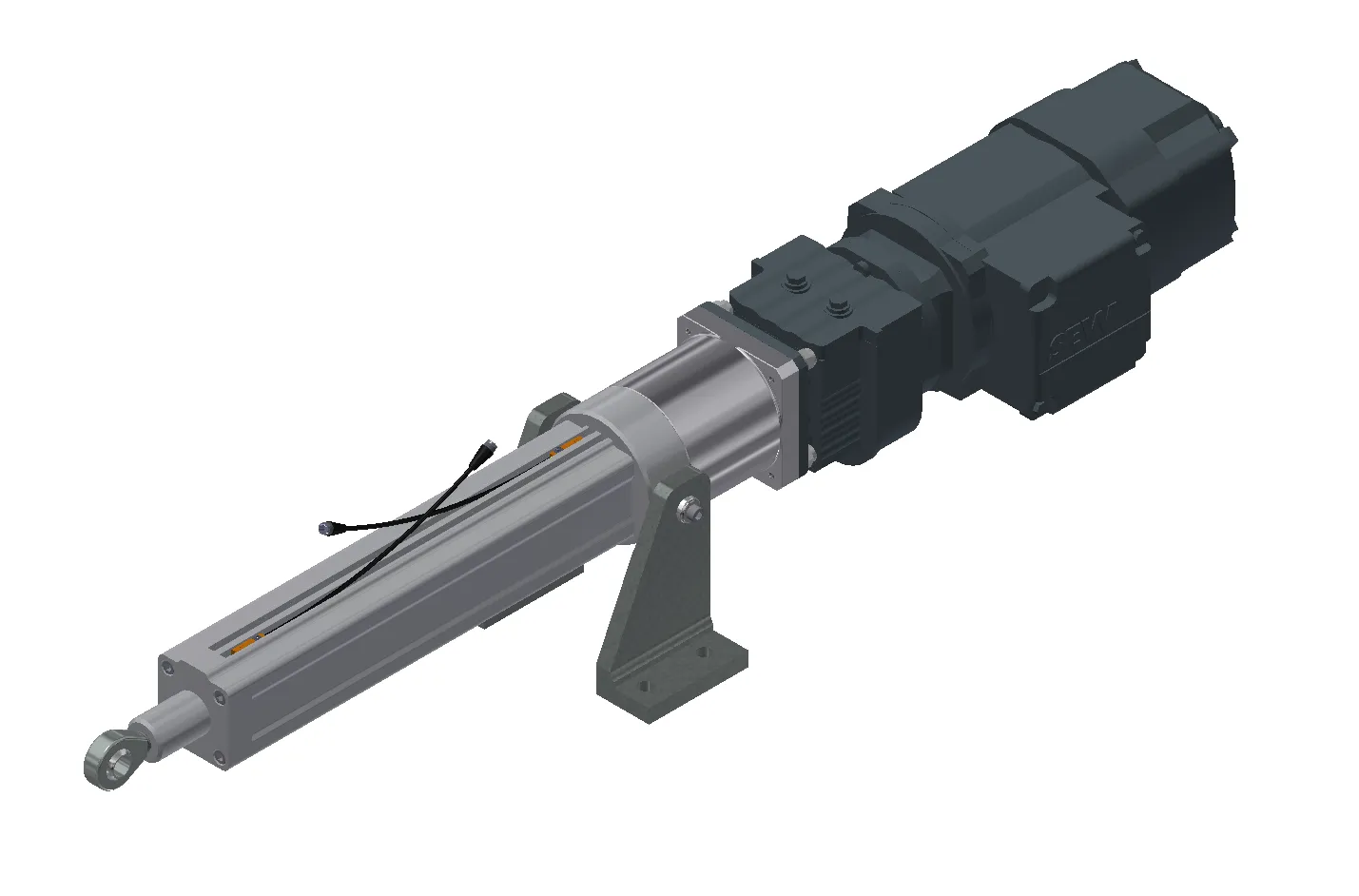

gamme AP vue technique — gamme AP · IP65+ · jusqu'à 500 kN

jusqu'à 500 kNforce

jusqu'à 3 000 mmcourse

jusqu'à 1 000 mm/svitesse

jusqu'à 100 % de facteur de marchefacteur de marche

Tailles & entraînement

Un programme standard comme base – dimensionné selon le cas de charge.

Construction & entraînement

Entraînement: Motoréducteur relié à la broche par un accouplement en ligne
Broche: Vis à billes ou vis trapézoïdale
Fixation: Chape à œil et axes de tourillon, en option avec pieds de tourillon

Tailles standard

Cinq tailles par construction. La course et la vitesse découlent de la force de réglage.

Taille	force max.
5	jusqu'à 8 kN
20	jusqu'à 15 kN
30	jusqu'à 25 kN
50	jusqu'à 60 kN
60	jusqu'à 80 kN

Facteur de marche jusqu'à 100 % ED
Course & vitesse selon la force de réglage
tous les moteurs courants peuvent être montés
peinture, acier inoxydable et ATEX possibles

Pour les cas lourds et spéciaux, nous réalisons aussi des forces nettement plus élevées (jusqu'à ~500 kN) en conception spécifique.

Vue produit 3D

Explorer la gamme AP en 3D.

Faites pivoter, zoomez et inspectez le vérin électrique AP à montage axial directement dans le navigateur.

Glisser pour pivoter · molette ou pincement pour zoomer

Le modèle 3D n'a pas pu être chargé. La vue produit statique reste disponible.

Classification

Quand AP convient techniquement.

environnements industriels sévères, utilisation en extérieur, forces élevées, tâches de positionnement et de synchronisation

Applications typiques

tâches de pressage et de serrage
volets, vannes et dosages
bancs d'essai et installations de laboratoire
applications extérieures et IP65

Points forts

ligne de force directe
plages de force très élevées
bonne accessibilité pour la maintenance
nombreuses options de moteur et de capteurs

À vérifier avant la sélection

nécessite un espace d'installation axial
pour des longueurs installées très courtes, étudier SP ou XP
clarifier tôt le cas de charge et la position de montage

Moteurs & motion control

Ouvert à toutes les plateformes : moteur triphasé classique – ou servo pour le motion control.

Le vérin, c'est nous qui le construisons. Le moteur qui l'entraîne, c'est vous qui le choisissez – du robuste moteur triphasé au servomoteur pour un motion control exigeant.
