SP · famille de produits

Force compacte lorsque l'espace machine devient limité.

SP place l'entraînement parallèlement ou en angle par rapport à l'axe. L'ensemble reste court tout en conservant une technologie de broche robuste, des capteurs et des fixations adaptées.

Envoyer une demande technique → Comparer toutes les gammes

gamme SP vue technique — gamme SP · IP65+ · jusqu'à 500 kN

jusqu'à 500 kNforce

jusqu'à 3 000 mmcourse

jusqu'à 1 000 mm/svitesse

jusqu'à 100 % de facteur de marchefacteur de marche

Tailles & entraînement

Un programme standard comme base – dimensionné selon le cas de charge.

Construction & entraînement

Entraînement: Motoréducteur à vis sans fin claveté directement sur la broche
Broche: Vis à billes ou vis trapézoïdale
Fixation: Œil ou tourillons, en option avec consoles de tourillon

Tailles standard

Cinq tailles par construction. La course et la vitesse découlent de la force de réglage.

Taille	force max.
5	jusqu'à 8 kN
20	jusqu'à 15 kN
30	jusqu'à 25 kN
50	jusqu'à 60 kN
60	jusqu'à 80 kN

Facteur de marche jusqu'à 100 % ED
Course & vitesse selon la force de réglage
tous les moteurs courants peuvent être montés
peinture, acier inoxydable et ATEX possibles

Pour les cas lourds et spéciaux, nous réalisons aussi des forces nettement plus élevées (jusqu'à ~500 kN) en conception spécifique.

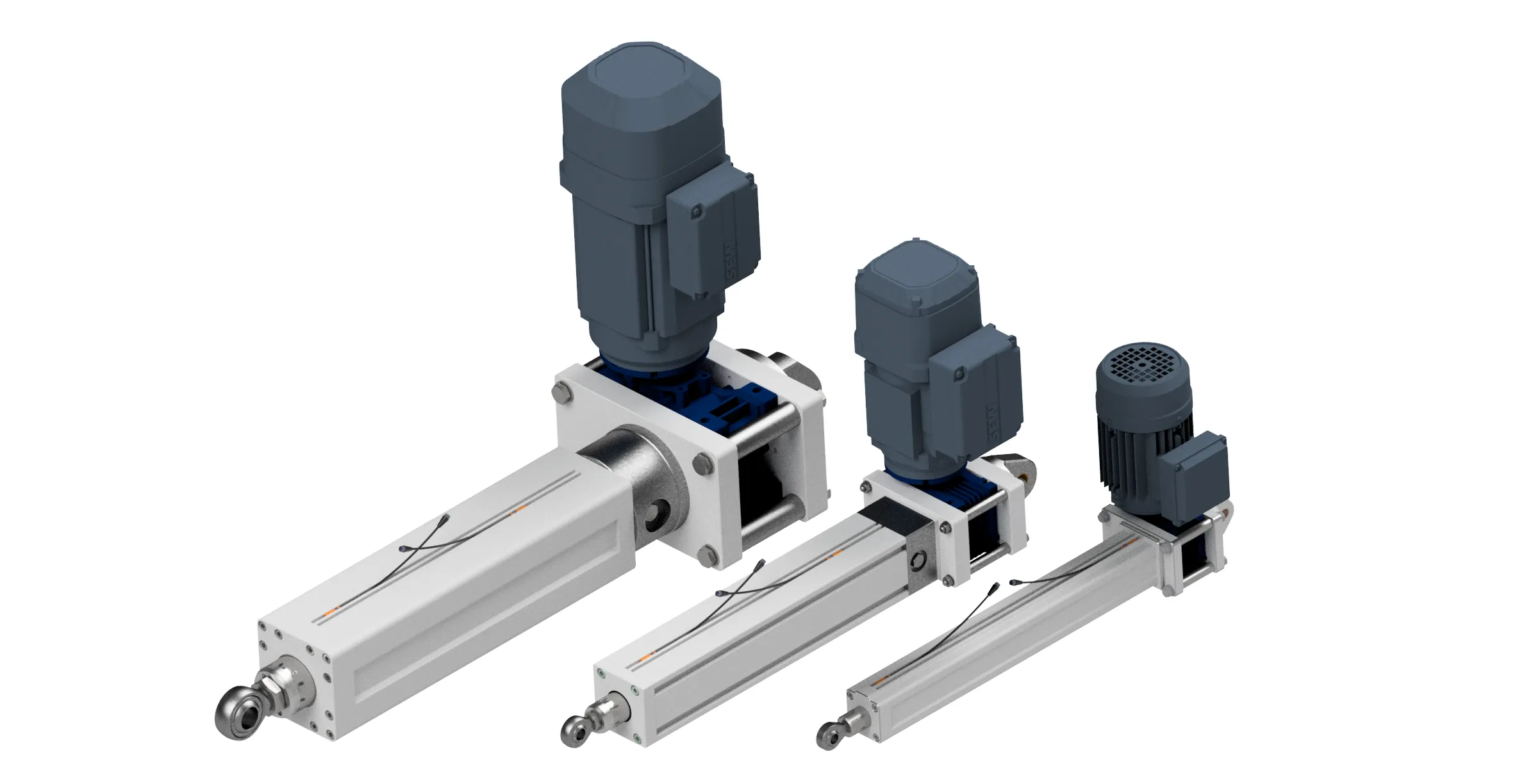

Vue produit 3D

Explorer la gamme SP en 3D.

Faites pivoter, zoomez et comparez les agencements compacts typiques de la gamme SP directement dans le navigateur.

Glisser pour pivoter · molette ou pincement pour zoomer

Le modèle 3D n'a pas pu être chargé. La vue produit statique reste disponible.

Classification

Quand SP convient techniquement.

modules de machine à longueur axiale limitée et intégration exigeante

Applications typiques

modules de machine compacts
rétrofit avec espace d'installation fixe
montage parallèle et en angle
mouvements de levage avec espace moteur protégé

Points forts

longueur installée axiale courte
position du moteur flexible
bonne intégration dans les installations existantes
grande capacité d'adaptation

À vérifier avant la sélection

définir tôt la position du réducteur et du moteur
vérifier l'accessibilité pour le montage
déduire les points de fixation du plan

Moteurs & motion control

Ouvert à toutes les plateformes : moteur triphasé classique – ou servo pour le motion control.

Le vérin, c'est nous qui le construisons. Le moteur qui l'entraîne, c'est vous qui le choisissez – du robuste moteur triphasé au servomoteur pour un motion control exigeant.
