Typische Anwendungen
- enge Maschinenmodule
- Retrofit mit festem Einbauraum
- Parallel- und Winkelanbau
- Hubbewegungen mit geschütztem Motorraum
S · Produktfamilie
S verlegt den Antrieb parallel oder im Winkel zur Achse. Dadurch bleibt die Baugruppe kurz, ohne auf robuste Spindeltechnik, Sensorik oder angepasste Befestigungen zu verzichten.
Baugrößen & Antrieb
Sieben Baugrößen je Bauform. Hub und Geschwindigkeit ergeben sich aus der Verstellkraft.
| Baugröße | max. Kraft | Auf dem Typenschild |
|---|---|---|
| 5 | bis 8 kN | KV-5 SP · KV-5 SE · TV-5 SP · TV-5 SE |
| 10 | auf Anfrage | KV-10 SP · KV-10 SE · TV-10 SP · TV-10 SE |
| 20 | bis 15 kN | KV-20 SP · KV-20 SE · TV-20 SP · TV-20 SE |
| 30 | bis 25 kN | KV-30 SP · KV-30 SE · TV-30 SP · TV-30 SE |
| 50 | bis 50 kN | KV-50 SP · KV-50 SE · TV-50 SP · TV-50 SE |
| 60 | bis 80 kN | KV-60 SP · KV-60 SE · TV-60 SP · TV-60 SE |
| 80 | auf Anfrage | KV-80 SP · KV-80 SE · TV-80 SP · TV-80 SE |
Typenschild-Code entschlüsseln: alle Codes mit Gewinde, Baugröße und Typ →
Für Schwerlast- und Sonderfälle realisieren wir auch deutlich höhere Kräfte (bis ~500 kN) als kundenspezifische Auslegung.
3D-Produktansicht

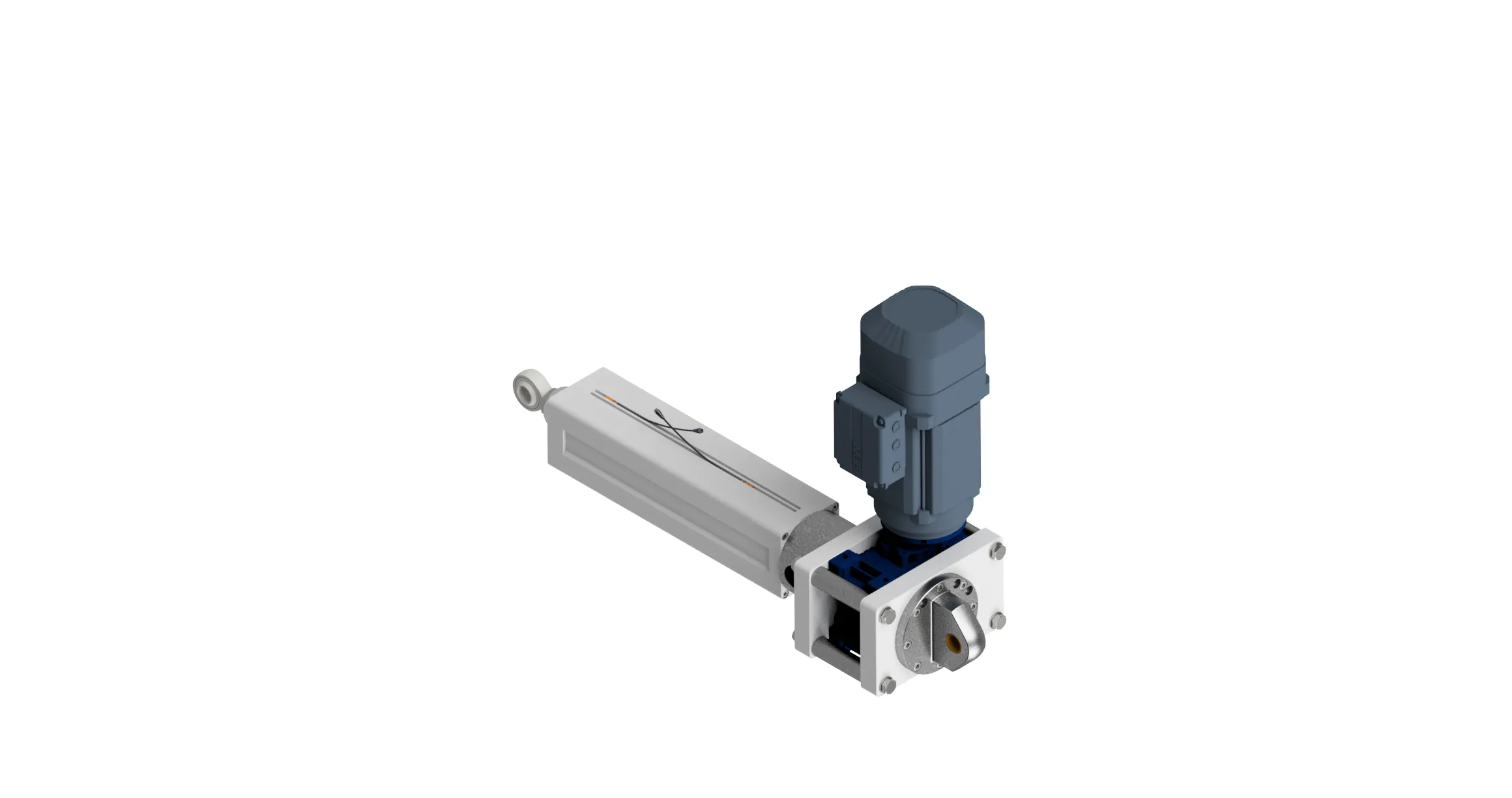

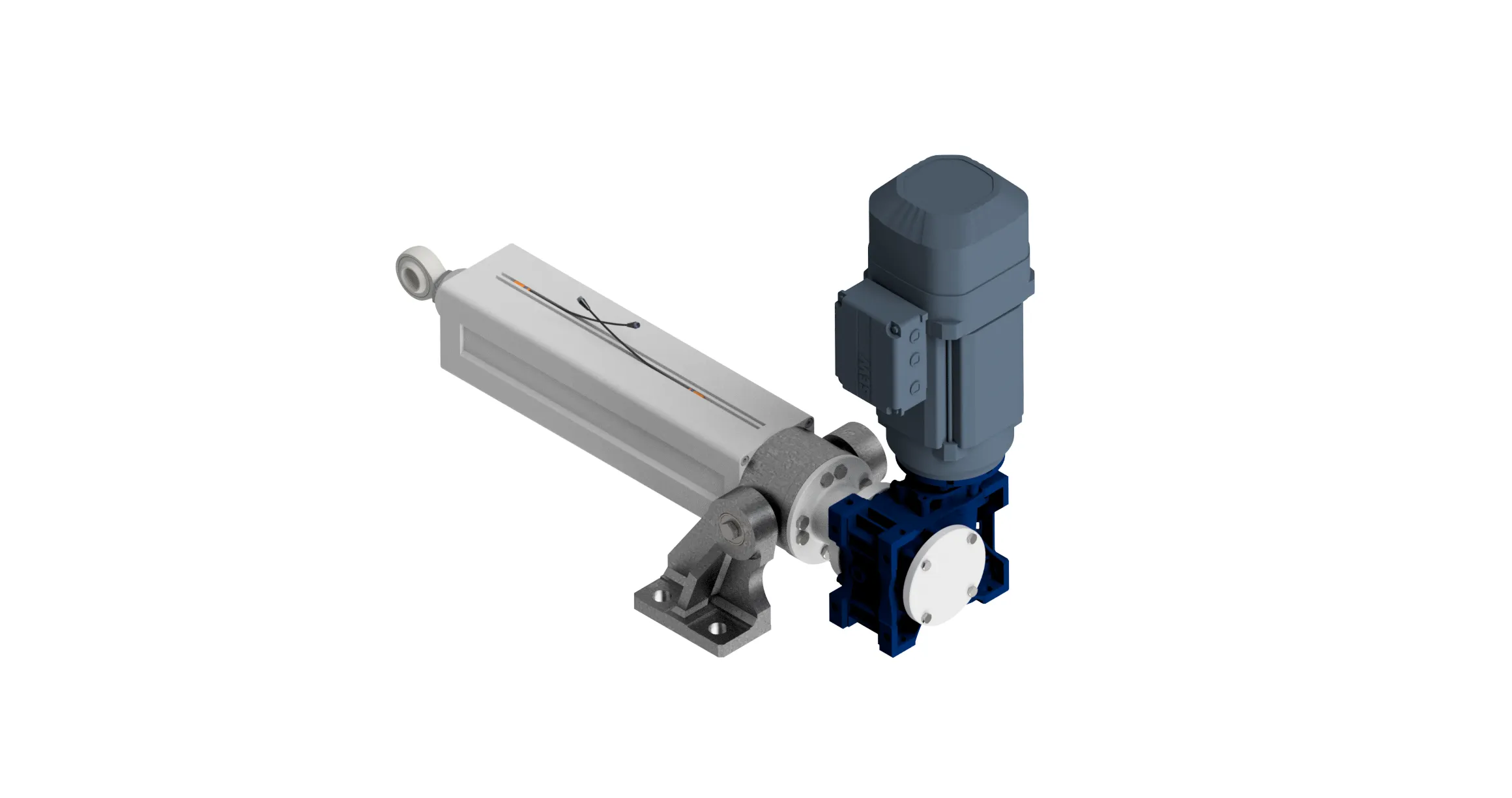

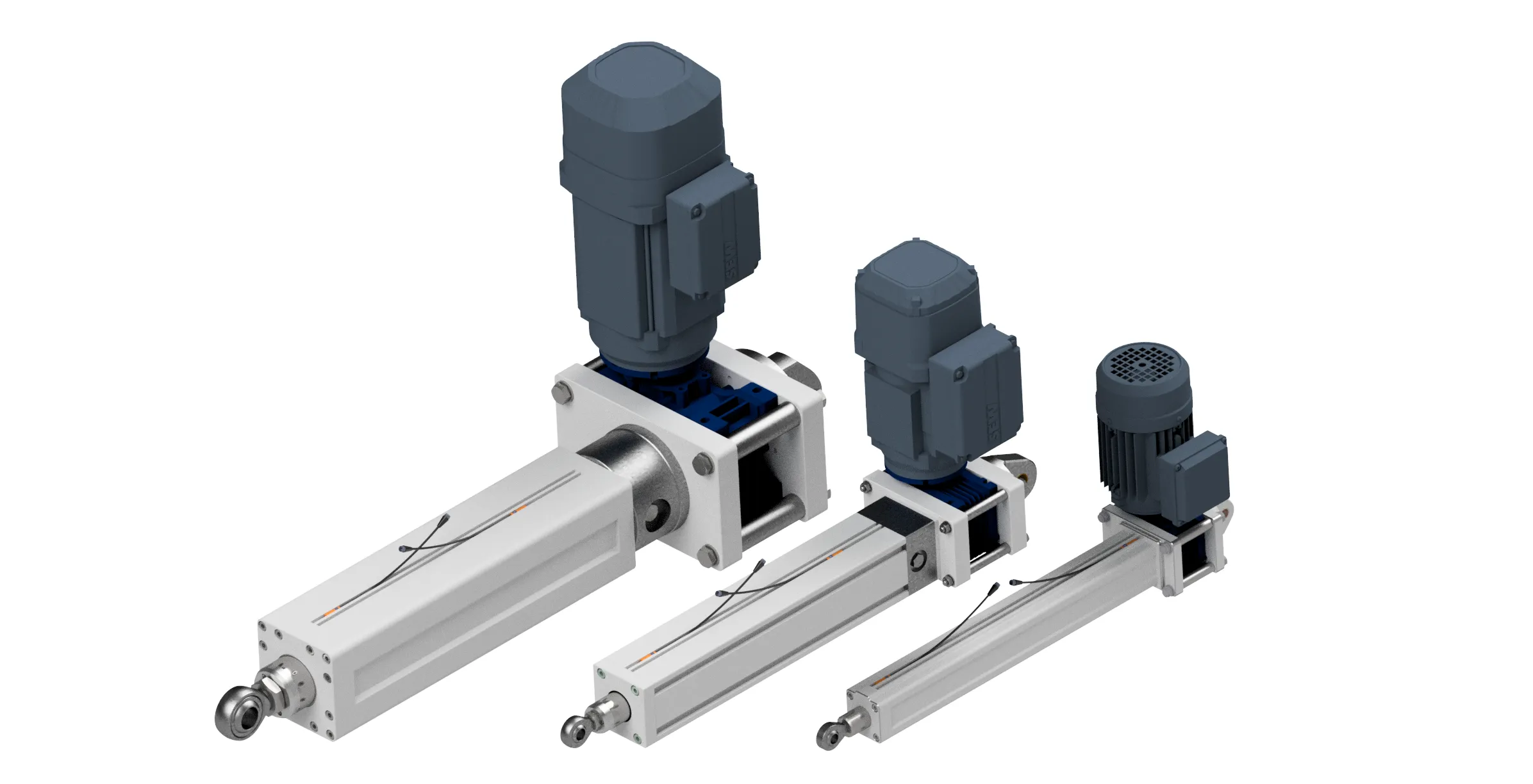

Drehen, zoomen und typische kurze S-Antriebsanordnungen direkt im Browser vergleichen.
Ziehen zum Drehen · Scrollen oder Pinch zum Zoomen

Das 3D-Modell konnte nicht geladen werden. Die statische Produktansicht bleibt verfügbar.
Einordnung
Maschinenmodule mit begrenzter axialer Baulänge und anspruchsvoller Integration
Motoren & Motion Control
Den Hubzylinder bauen wir. Welcher Motor ihn antreibt, entscheiden Sie – vom robusten Drehstrommotor bis zum Servoantrieb für anspruchsvolles Motion Control.



Beistellung der Servomotoren durch den Kunden möglich: Sie liefern den Wunschmotor, wir integrieren ihn in den Hubzylinder.
Anfragequalität
maximaler Einbauraum
gewünschte Motorposition
Befestigung und vorhandene Zeichnung
Kraft, Hub, Speed und Umgebung
Alternativen
