Wissen · Typenschild
Typenschild-Code lesen: Was bedeutet TV-5 XP oder KV-5 SE?
Auf dem Typenschild jedes S+R-Elektrohubzylinders steht ein Produktschlüssel wie TV-5 XP oder KV-5 SE. Diese Seite erklärt, wofür jeder Teil steht, und listet alle Codes auf. Hersteller ist die S+R Linear Technology GmbH in Homberg (Ohm), hervorgegangen aus der S + R automation systems GmbH – Reparatur, Ersatzteile und Ersatzzylinder kommen direkt von hier.
Kurzfazit
Der Code besteht aus vier Teilen: Gewindetyp (KV oder TV), Baugröße, Bauform (A, S oder X) und Typ (P oder E). TV-5 XP ist ein Elektrohubzylinder mit Trapezgewinde, Baugröße 5, Bauform X und Profil. Mit dem Code ordnet S+R Bauart und Größe Ihres Zylinders sofort zu – die Grundlage für Reparatur, Ersatzteil oder Ersatzzylinder.
Aufbau
So ist der Typenschild-Code aufgebaut.
Vier Angaben, immer in derselben Reihenfolge. Am Beispiel TV-5 XP
Baugröße
Die Zahl nach dem Bindestrich ist die Baugröße: 5, 10, 20, 30, 50, 60, 80. Zu jeder Baugröße gehört eine maximale Verstellkraft der Standardausführung (Tabelle unten).
Bauform: A, S oder X
Der vorletzte Buchstabe ist die Bauform – also wie der Motor an die Spindel angebunden ist. Sie entspricht den Baureihen A, S und X.
Typ: P oder E
Der letzte Buchstabe ist der Typ: P steht für Profil (quadratisches Aluminiumprofil), E für rundes Gehäuse.
| Baugröße | max. Kraft |
|---|---|
| 5 | bis 8 kN |
| 10 | auf Anfrage |
| 20 | bis 15 kN |
| 30 | bis 25 kN |
| 50 | bis 50 kN |
| 60 | bis 80 kN |
| 80 | auf Anfrage |
Für Baugröße 10 und 80 nennen wir die Verstellkraft auf Anfrage.
Auf älteren Unterlagen heißen die Baureihen auch AP, SP und XP. Auf dem Typenschild sind das zwei Angaben: Bauform plus Typ – XP bedeutet Bauform X im Typ P (Profil). Der Code kann auch ohne Trennzeichen geschrieben sein: TV5XP und TV-5 XP meinen denselben Zylindertyp.
Bauform
Bauform A, S oder X – der vorletzte Buchstabe.
Die Bauform beschreibt, wie der Motor die Spindel antreibt. Jede Bauform gibt es mit Kugel- oder Trapezgewinde, in allen Baugrößen und in beiden Typen.
Baureihe A
Getriebemotor über eine Kupplung mit der Gewindespindel verbunden.
Zur Baureihe A →Baureihe S
Schneckengetriebemotor über Passfeder direkt auf der Gewindespindel.
Zur Baureihe S →Baureihe X
Getriebemotor über einen Zahnriemen mit der Gewindespindel verbunden.
Zur Baureihe X →Übersicht
Alle Typenschild-Codes der S+R-Elektrohubzylinder.
84 Codes, gruppiert nach Bauform. Jeder Code ist direkt verlinkbar – etwa TV-5 XP.
Bauform A – Baureihe A
Zur Baureihe A →| Code | Gewinde | Baugröße | Bauform | Typ |
|---|---|---|---|---|
| KV-5 AP auch KV5AP | Kugelgewinde (KV) | 5 · bis 8 kN | A | Profil (P) |
| KV-5 AE auch KV5AE | Kugelgewinde (KV) | 5 · bis 8 kN | A | Rund (E) |
| KV-10 AP auch KV10AP | Kugelgewinde (KV) | 10 · auf Anfrage | A | Profil (P) |
| KV-10 AE auch KV10AE | Kugelgewinde (KV) | 10 · auf Anfrage | A | Rund (E) |
| KV-20 AP auch KV20AP | Kugelgewinde (KV) | 20 · bis 15 kN | A | Profil (P) |
| KV-20 AE auch KV20AE | Kugelgewinde (KV) | 20 · bis 15 kN | A | Rund (E) |
| KV-30 AP auch KV30AP | Kugelgewinde (KV) | 30 · bis 25 kN | A | Profil (P) |
| KV-30 AE auch KV30AE | Kugelgewinde (KV) | 30 · bis 25 kN | A | Rund (E) |
| KV-50 AP auch KV50AP | Kugelgewinde (KV) | 50 · bis 50 kN | A | Profil (P) |
| KV-50 AE auch KV50AE | Kugelgewinde (KV) | 50 · bis 50 kN | A | Rund (E) |
| KV-60 AP auch KV60AP | Kugelgewinde (KV) | 60 · bis 80 kN | A | Profil (P) |
| KV-60 AE auch KV60AE | Kugelgewinde (KV) | 60 · bis 80 kN | A | Rund (E) |
| KV-80 AP auch KV80AP | Kugelgewinde (KV) | 80 · auf Anfrage | A | Profil (P) |
| KV-80 AE auch KV80AE | Kugelgewinde (KV) | 80 · auf Anfrage | A | Rund (E) |
| TV-5 AP auch TV5AP | Trapezgewinde (TV) | 5 · bis 8 kN | A | Profil (P) |
| TV-5 AE auch TV5AE | Trapezgewinde (TV) | 5 · bis 8 kN | A | Rund (E) |
| TV-10 AP auch TV10AP | Trapezgewinde (TV) | 10 · auf Anfrage | A | Profil (P) |
| TV-10 AE auch TV10AE | Trapezgewinde (TV) | 10 · auf Anfrage | A | Rund (E) |
| TV-20 AP auch TV20AP | Trapezgewinde (TV) | 20 · bis 15 kN | A | Profil (P) |
| TV-20 AE auch TV20AE | Trapezgewinde (TV) | 20 · bis 15 kN | A | Rund (E) |
| TV-30 AP auch TV30AP | Trapezgewinde (TV) | 30 · bis 25 kN | A | Profil (P) |
| TV-30 AE auch TV30AE | Trapezgewinde (TV) | 30 · bis 25 kN | A | Rund (E) |
| TV-50 AP auch TV50AP | Trapezgewinde (TV) | 50 · bis 50 kN | A | Profil (P) |
| TV-50 AE auch TV50AE | Trapezgewinde (TV) | 50 · bis 50 kN | A | Rund (E) |
| TV-60 AP auch TV60AP | Trapezgewinde (TV) | 60 · bis 80 kN | A | Profil (P) |
| TV-60 AE auch TV60AE | Trapezgewinde (TV) | 60 · bis 80 kN | A | Rund (E) |
| TV-80 AP auch TV80AP | Trapezgewinde (TV) | 80 · auf Anfrage | A | Profil (P) |
| TV-80 AE auch TV80AE | Trapezgewinde (TV) | 80 · auf Anfrage | A | Rund (E) |
Bauform S – Baureihe S
Zur Baureihe S →| Code | Gewinde | Baugröße | Bauform | Typ |
|---|---|---|---|---|
| KV-5 SP auch KV5SP | Kugelgewinde (KV) | 5 · bis 8 kN | S | Profil (P) |
| KV-5 SE auch KV5SE | Kugelgewinde (KV) | 5 · bis 8 kN | S | Rund (E) |
| KV-10 SP auch KV10SP | Kugelgewinde (KV) | 10 · auf Anfrage | S | Profil (P) |
| KV-10 SE auch KV10SE | Kugelgewinde (KV) | 10 · auf Anfrage | S | Rund (E) |
| KV-20 SP auch KV20SP | Kugelgewinde (KV) | 20 · bis 15 kN | S | Profil (P) |
| KV-20 SE auch KV20SE | Kugelgewinde (KV) | 20 · bis 15 kN | S | Rund (E) |
| KV-30 SP auch KV30SP | Kugelgewinde (KV) | 30 · bis 25 kN | S | Profil (P) |
| KV-30 SE auch KV30SE | Kugelgewinde (KV) | 30 · bis 25 kN | S | Rund (E) |
| KV-50 SP auch KV50SP | Kugelgewinde (KV) | 50 · bis 50 kN | S | Profil (P) |
| KV-50 SE auch KV50SE | Kugelgewinde (KV) | 50 · bis 50 kN | S | Rund (E) |
| KV-60 SP auch KV60SP | Kugelgewinde (KV) | 60 · bis 80 kN | S | Profil (P) |
| KV-60 SE auch KV60SE | Kugelgewinde (KV) | 60 · bis 80 kN | S | Rund (E) |
| KV-80 SP auch KV80SP | Kugelgewinde (KV) | 80 · auf Anfrage | S | Profil (P) |
| KV-80 SE auch KV80SE | Kugelgewinde (KV) | 80 · auf Anfrage | S | Rund (E) |
| TV-5 SP auch TV5SP | Trapezgewinde (TV) | 5 · bis 8 kN | S | Profil (P) |
| TV-5 SE auch TV5SE | Trapezgewinde (TV) | 5 · bis 8 kN | S | Rund (E) |
| TV-10 SP auch TV10SP | Trapezgewinde (TV) | 10 · auf Anfrage | S | Profil (P) |
| TV-10 SE auch TV10SE | Trapezgewinde (TV) | 10 · auf Anfrage | S | Rund (E) |
| TV-20 SP auch TV20SP | Trapezgewinde (TV) | 20 · bis 15 kN | S | Profil (P) |
| TV-20 SE auch TV20SE | Trapezgewinde (TV) | 20 · bis 15 kN | S | Rund (E) |
| TV-30 SP auch TV30SP | Trapezgewinde (TV) | 30 · bis 25 kN | S | Profil (P) |
| TV-30 SE auch TV30SE | Trapezgewinde (TV) | 30 · bis 25 kN | S | Rund (E) |
| TV-50 SP auch TV50SP | Trapezgewinde (TV) | 50 · bis 50 kN | S | Profil (P) |
| TV-50 SE auch TV50SE | Trapezgewinde (TV) | 50 · bis 50 kN | S | Rund (E) |
| TV-60 SP auch TV60SP | Trapezgewinde (TV) | 60 · bis 80 kN | S | Profil (P) |
| TV-60 SE auch TV60SE | Trapezgewinde (TV) | 60 · bis 80 kN | S | Rund (E) |
| TV-80 SP auch TV80SP | Trapezgewinde (TV) | 80 · auf Anfrage | S | Profil (P) |
| TV-80 SE auch TV80SE | Trapezgewinde (TV) | 80 · auf Anfrage | S | Rund (E) |

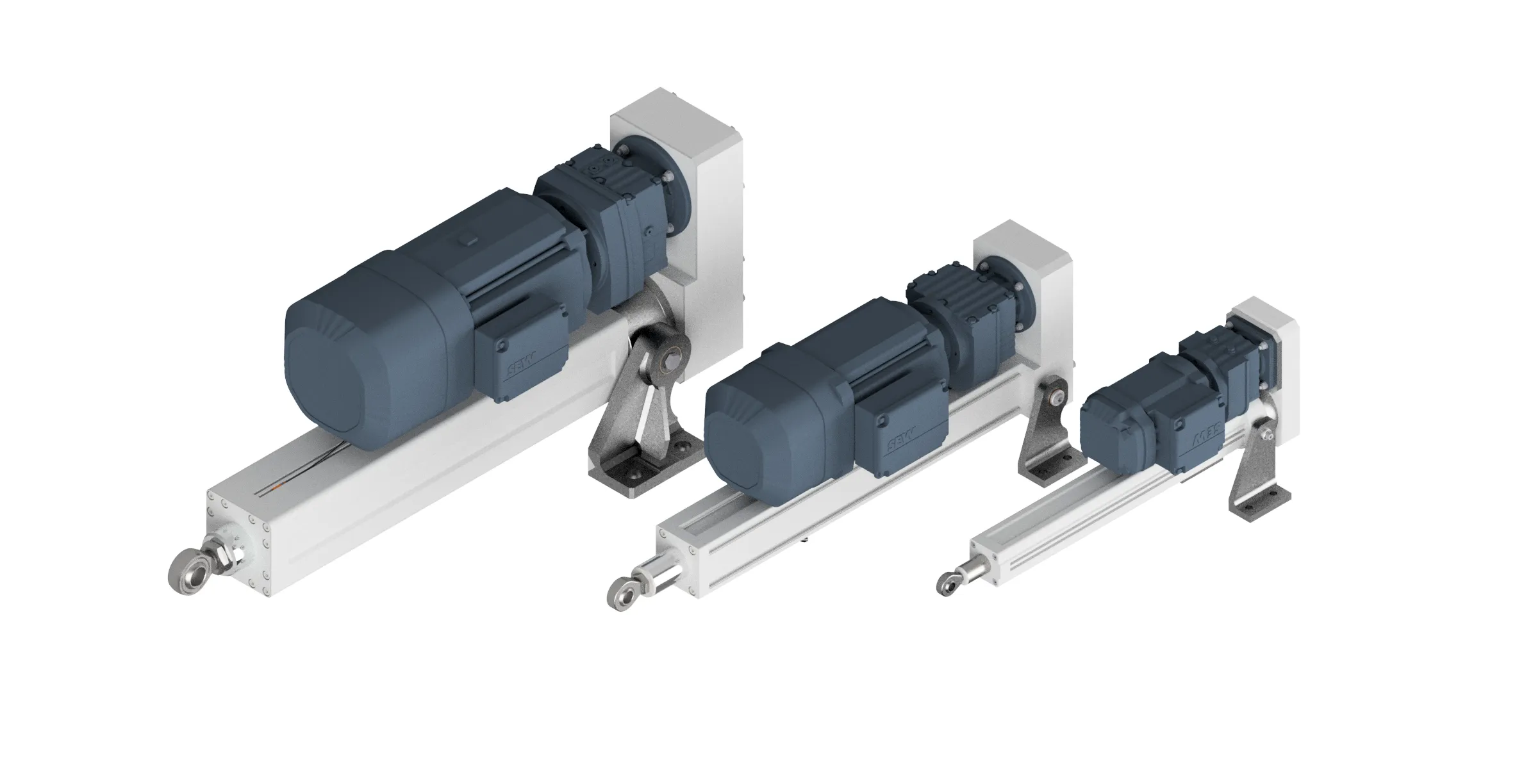

Bauform X – Baureihe X
Zur Baureihe X →| Code | Gewinde | Baugröße | Bauform | Typ |
|---|---|---|---|---|
| KV-5 XP auch KV5XP | Kugelgewinde (KV) | 5 · bis 8 kN | X | Profil (P) |
| KV-5 XE auch KV5XE | Kugelgewinde (KV) | 5 · bis 8 kN | X | Rund (E) |
| KV-10 XP auch KV10XP | Kugelgewinde (KV) | 10 · auf Anfrage | X | Profil (P) |
| KV-10 XE auch KV10XE | Kugelgewinde (KV) | 10 · auf Anfrage | X | Rund (E) |
| KV-20 XP auch KV20XP | Kugelgewinde (KV) | 20 · bis 15 kN | X | Profil (P) |
| KV-20 XE auch KV20XE | Kugelgewinde (KV) | 20 · bis 15 kN | X | Rund (E) |
| KV-30 XP auch KV30XP | Kugelgewinde (KV) | 30 · bis 25 kN | X | Profil (P) |
| KV-30 XE auch KV30XE | Kugelgewinde (KV) | 30 · bis 25 kN | X | Rund (E) |
| KV-50 XP auch KV50XP | Kugelgewinde (KV) | 50 · bis 50 kN | X | Profil (P) |
| KV-50 XE auch KV50XE | Kugelgewinde (KV) | 50 · bis 50 kN | X | Rund (E) |
| KV-60 XP auch KV60XP | Kugelgewinde (KV) | 60 · bis 80 kN | X | Profil (P) |
| KV-60 XE auch KV60XE | Kugelgewinde (KV) | 60 · bis 80 kN | X | Rund (E) |
| KV-80 XP auch KV80XP | Kugelgewinde (KV) | 80 · auf Anfrage | X | Profil (P) |
| KV-80 XE auch KV80XE | Kugelgewinde (KV) | 80 · auf Anfrage | X | Rund (E) |
| TV-5 XP auch TV5XP | Trapezgewinde (TV) | 5 · bis 8 kN | X | Profil (P) |
| TV-5 XE auch TV5XE | Trapezgewinde (TV) | 5 · bis 8 kN | X | Rund (E) |
| TV-10 XP auch TV10XP | Trapezgewinde (TV) | 10 · auf Anfrage | X | Profil (P) |
| TV-10 XE auch TV10XE | Trapezgewinde (TV) | 10 · auf Anfrage | X | Rund (E) |
| TV-20 XP auch TV20XP | Trapezgewinde (TV) | 20 · bis 15 kN | X | Profil (P) |
| TV-20 XE auch TV20XE | Trapezgewinde (TV) | 20 · bis 15 kN | X | Rund (E) |
| TV-30 XP auch TV30XP | Trapezgewinde (TV) | 30 · bis 25 kN | X | Profil (P) |
| TV-30 XE auch TV30XE | Trapezgewinde (TV) | 30 · bis 25 kN | X | Rund (E) |
| TV-50 XP auch TV50XP | Trapezgewinde (TV) | 50 · bis 50 kN | X | Profil (P) |
| TV-50 XE auch TV50XE | Trapezgewinde (TV) | 50 · bis 50 kN | X | Rund (E) |
| TV-60 XP auch TV60XP | Trapezgewinde (TV) | 60 · bis 80 kN | X | Profil (P) |
| TV-60 XE auch TV60XE | Trapezgewinde (TV) | 60 · bis 80 kN | X | Rund (E) |
| TV-80 XP auch TV80XP | Trapezgewinde (TV) | 80 · auf Anfrage | X | Profil (P) |
| TV-80 XE auch TV80XE | Trapezgewinde (TV) | 80 · auf Anfrage | X | Rund (E) |
Service
Code gefunden – und jetzt?
Mit dem Typenschild-Code ist die Bauart des Zylinders eindeutig bestimmt. S+R prüft, repariert und liefert Ersatz – auch für Zylinder, die seit vielen Jahren im Einsatz sind.
Reparatur
Der Zylinder wird geprüft, Verschleißteile werden getauscht, die Baugruppe geht instand gesetzt zurück.
Zum Service →Ersatzzylinder
Ein neuer Zylinder in derselben Bauart – mechanisch und elektrisch passend für den vorhandenen Einbauraum.
Ersatz anfragen →Ersatzteile
Spindel, Mutter, Lager, Motor oder Endschalter gezielt ersetzen, wenn nur eine Komponente betroffen ist.
Ersatzteil anfragen →Retrofit
Wenn Reparatur nicht mehr lohnt: funktionsgleicher Ersatz oder technisch verbesserte Neulösung.
Zum Retrofit-Ratgeber →FAQ
Häufige Fragen zum Typenschild-Code.
Was bedeutet TV-5 XP?
TV-5 XP: S+R-Elektrohubzylinder, Trapezgewinde (TV), Baugröße 5 (bis 8 kN), Bauform X (Baureihe X), Typ P = Profil. Gelesen wird der Code von links nach rechts: Gewindetyp, Baugröße, Bauform, Typ.
Auf meinem Typenschild steht „S + R automation systems“. Ist das S+R?
Ja. Die S + R automation systems GmbH hat ab 2001 in Homberg (Ohm) Elektrohubzylinder entwickelt und gefertigt. Heute betreut die S+R Linear Technology GmbH am selben Standort diese Zylinder – mit Reparatur, Ersatzteilen und Ersatzzylindern.
Der Code ist ohne Bindestrich oder Leerzeichen geschrieben. Ist das derselbe?
Ja. TV5XP, TV-5XP und TV-5 XP bezeichnen denselben Zylindertyp. Maßgeblich sind die Buchstaben und die Zahl, nicht die Trennzeichen.
Was bedeutet das „E“ am Ende, etwa bei KV-5 SE?
E steht für ein rundes Gehäuse. KV-5 SE ist also ein Zylinder mit Kugelgewinde, Baugröße 5 und Bauform S (Schneckengetriebe) mit rundem Gehäuse.
Der Code auf meinem Zylinder passt nicht zu diesem Schema.
Dann handelt es sich wahrscheinlich um eine ältere oder kundenspezifische Ausführung. Senden Sie ein Foto des Typenschilds – S+R ordnet den Zylinder anhand von Foto und Typenschild zu.
Kann S+R einen Zylinder mit diesem Code reparieren oder neu liefern?
Ja. S+R prüft den Zylinder, repariert ihn, liefert Ersatzteile oder einen neuen Zylinder derselben Bauart. Welcher Weg sinnvoll ist, ergibt sich aus dem Befund.
