Linear Technology Axialer Anbau
Direkte Kraftlinie, gute Zugänglichkeit und hohe Kraftdichte, wenn axialer Bauraum vorhanden ist.
Wissen
Elektrohubzylinder verständlich auswählen.
Die wichtigsten Grundlagen für Konstruktion, Einkauf und Instandhaltung: Aufbau, Spindelwahl, Schutzart, Steuerung, Daten für die Anfrage und typische Servicefragen.
Funktionsweise
Rotation wird kontrollierte lineare Bewegung.
Ein Elektromotor treibt über Kupplung, Getriebe, Zahnriemen oder Kette eine Kugel- oder Trapezgewindespindel an. Die Mutter wandelt die Rotation in Hubbewegung um; Kolbenrohr, Führungen, Lager, Dichtungen und Befestigungen übertragen Kraft und Bewegung in die Maschine.

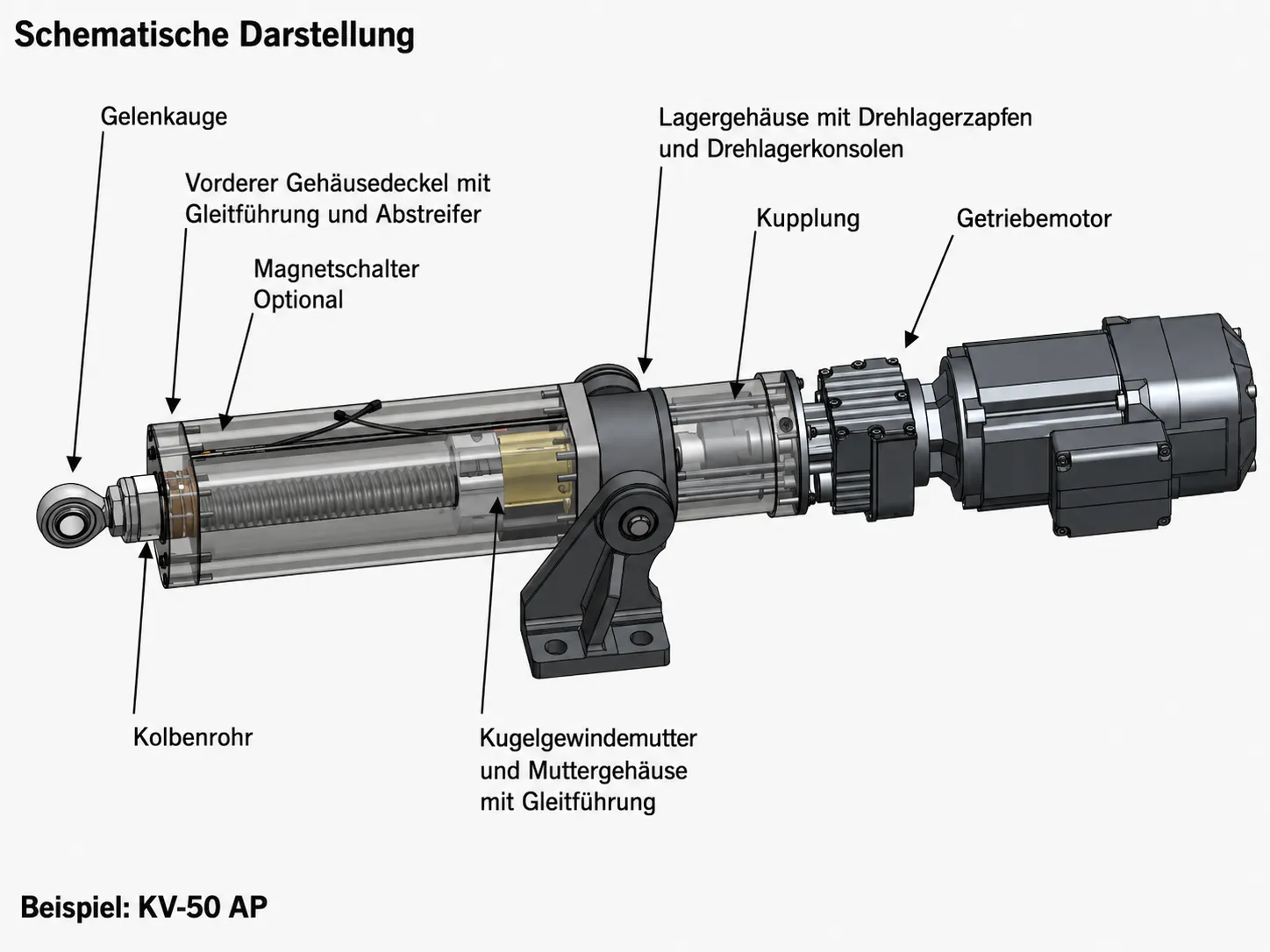

Aufbau im Detail
Jede Baugruppe hat eine klare Funktion.
Vom Gelenkauge über Kolbenrohr, Gleitführung und Abstreifer bis zu Kugelgewindemutter, Lagergehäuse mit Drehlagerzapfen, Kupplung und Getriebemotor: Die beschriftete Schnittdarstellung zeigt, wie ein Elektrohubzylinder Kraft, Führung und Bewegung zusammenführt – hier am Beispiel einer Baureihe AP.
Parallel oder winklig
Kurze Einbaulänge und flexible Motorposition, wenn die Maschinengeometrie wenig axialen Raum lässt.
Geschützte Bauform
Für rauere Umgebungen, schwer zugängliche Anlagen oder dynamische Aufgaben mit Riemen- oder Kettenprinzip.
Kugelgewinde
Für hohe Geschwindigkeit, hohe Einschaltdauer, Wiederholgenauigkeit, dynamische Anwendungen und hohen Wirkungsgrad.
Trapezgewinde
Für geringere Geschwindigkeit, niedrigere Einschaltdauer, robuste Kostenstruktur und Anwendungen mit gewünschter Selbsthemmung.
Steuerung & Feedback
Endschalter, Potentiometer, Geber, Positioniersteuerung oder Gleichlauf werden aus der Maschinenfunktion abgeleitet.

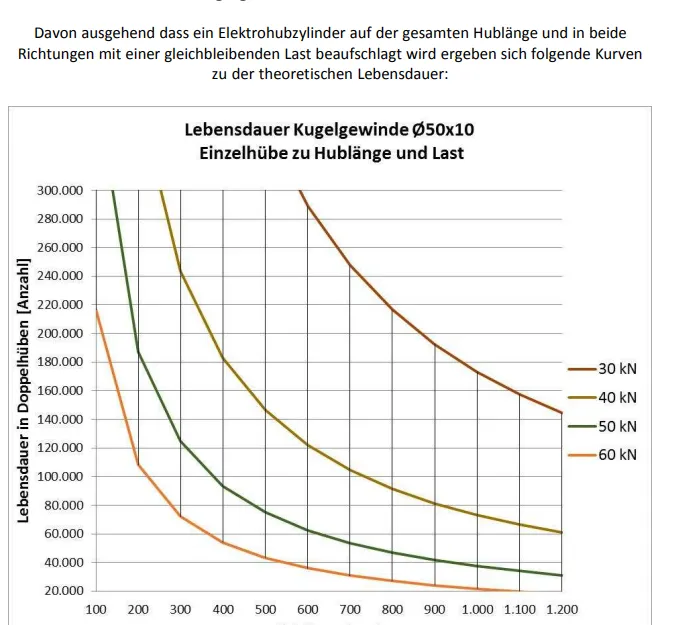

Lebensdauer & Auslegung
Wie lange ein Kugelgewinde trägt, lässt sich berechnen.
Die nominelle Lebensdauer eines Kugelgewindetriebs hängt von Last und Hublänge ab. S+R legt Spindel und Baugröße so aus, dass die geforderten Doppelhübe über die Einsatzzeit erreicht werden – bei nicht dauerhaft anliegender oder nur einseitiger Last verlängert sich die nominelle Lebensdauer entsprechend.
Sensorik & Steuerung
Feedback wird aus der Maschinenfunktion abgeleitet.
Endschalter, Potentiometer, Geber, Positioniersteuerung oder Gleichlauf sind keine Zusatzliste, sondern Teil der Funktion. Entscheidend ist, welche Position, Endlage, Kraftbegrenzung oder Synchronität die Maschine sicher braucht.
Zubehör & Schnittstelle
Sensorik, Endschalter und eine klar definierte Schnittstelle.
Zubehör ist keine Beigabe, sondern Teil der Funktion. Endlagen, Position und Sicherheit werden aus der Maschine abgeleitet – und an einer definierten elektrischen Schnittstelle übergeben.
Endlagen & Sicherheit
Mechanische, induktive und Sicherheitsendschalter überwachen Endlagen und sichern die Bewegung ab – auch als zusätzlicher Sicherheitsendschalter.
Position & Rückmeldung
Wegmesssysteme, Geber und Positionssensoren liefern die Position als analoges Signal – 0–10 V oder 4–20 mA, passend zu Ihrer Steuerung. Frequenzumrichter werden auf Wunsch beigestellt.
Schnittstelle Klemmenkasten
Unsere elektrische Schnittstelle ist der Motorklemmenkasten. Schaltschränke und Inbetriebnahme bleiben in Ihrer Hand – das hält Sie steuerungs- und lizenzunabhängig.
Elektrisch, pneumatisch oder hydraulisch?
Elektrische Hubzylinder lohnen sich, wenn Bewegung messbar und nachvollziehbar werden soll.
Pneumatik und Hydraulik bleiben in vielen Anwendungen sinnvoll. Elektrische Hubzylinder spielen ihre Stärken dort aus, wo definierte Positionen, Rückmeldung, Diagnose, Medienfreiheit, Wartbarkeit und eine gut dokumentierte Schnittstelle wichtig sind. Druckluftsysteme erfordern zudem eigene Aufbereitung, Verteilung und Leckagekontrolle; das U.S. Department of Energy führt deshalb eigene Effizienz- und Wartungsleitfäden für Druckluftsysteme.
| Kriterium | Elektrischer Hubzylinder | Pneumatik / Hydraulik |
|---|---|---|
| Positionierung | Definierte Zwischenpositionen, Wiederholbarkeit und Rückmeldung über Geber, Potentiometer oder Wegmesssysteme. | Häufig stärker von Druck, Ventiltechnik, Last, Temperatur und Medienzustand abhängig. |
| Stillstand & Halten | Positionen können mechanisch und steuerungstechnisch nachvollziehbar gehalten werden; Selbsthemmung oder Bremse sind auslegbar. | Nachgeben, Leckage oder Druckverlust müssen konstruktiv und wartungsseitig berücksichtigt werden. |
| Diagnose | Endlagen, Position, Motorzustand und Bewegungsdaten lassen sich in SPS, Motion Control und Servicekonzept einbinden. | Zusätzliche Sensorik, Ventile, Drucküberwachung und Medienüberwachung sind oft separat zu betrachten. |
| Infrastruktur | Keine zentrale Druckluft- oder Hydraulikversorgung für die Bewegung selbst; elektrische Schnittstelle und Steuerung stehen im Vordergrund. | Kompressor, Aufbereitung, Leitungen, Ventile, Öl oder Druckluftqualität beeinflussen Betrieb und Wartung. |
| Wartung & Sauberkeit | Keine Hydraulikflüssigkeit am Zylinder und keine Druckluftverluste durch die Bewegungseinheit; Service konzentriert sich auf Mechanik, Spindel, Lager, Motor und Sensorik. | Leckagen, Dichtungen, Medienqualität und Druckversorgung können zusätzliche Wartungs- und Ausfallthemen erzeugen. |
| Projektentscheidung | Besonders passend bei geregelter Bewegung, dokumentierter Schnittstelle, Retrofit, Serienbaugruppen und Servicefähigkeit. | Weiterhin sinnvoll bei sehr einfachen Schaltbewegungen, vorhandener Infrastruktur oder speziellen Kraft-/Geschwindigkeitsprofilen. |
Quelle für den Druckluft-Kontext: U.S. Department of Energy, Bereich „Compressed Air Systems“.
Schutzart & Umgebung
Die richtige Auslegung entsteht aus dem Umfeld.
SchutzartIP65+
Staub, Feuchte, Außenbereich und Reinigungsumgebung bestimmen Dichtung und Bauform.
SicherheitLastfall
Überlastkupplung, Endlagen, Selbsthemmung und Haltefunktion werden technisch bewertet.
SchnittstelleCAD
Befestigung, Einbauraum und vorhandene Zeichnung entscheiden über Standard oder Sonderlösung.
FAQ
Kurze Antworten für die technische Vorauswahl.
Kann S+R kundenspezifische Elektrohubzylinder fertigen?
Ja. Die Auslegung reicht von modifiziertem Standard bis zur kompletten Sonderkonstruktion.
Welche Daten werden für ein Angebot benötigt?
Kraft, Hub, Geschwindigkeit, Spannung, Einschaltdauer, Einbauraum, Umgebung, Schutzart, Steuerung, Stückzahl und Zeichnung.
Welche Kraft und welchen Hub deckt S+R ab?
Das Standardprogramm reicht bis etwa 80 kN, projektspezifische Schwerlastlösungen bis etwa 500 kN. Der Hub ist je nach Auslegung bis etwa 3.000 mm möglich.
Welche Geschwindigkeit ist möglich?
Je nach Spindel, Last und Baugröße sind bis etwa 1.000 mm/s möglich. Kugelgewinde eignen sich für hohe Geschwindigkeit und Einschaltdauer, Trapezgewinde für langsamere, selbsthemmende Bewegungen.
Was bedeutet IP65 bei einem Elektrohubzylinder?
IP65+ steht für Schutz gegen Staub und Strahlwasser. Die genaue Schutzart und Bauform leiten wir aus Umgebung, Feuchte, Reinigung und Außeneinsatz ab.
Welche Steuerung und Rückmeldung ist möglich?
Endschalter, Potentiometer, Geber, Positioniersteuerung oder Gleichlauf. Die Position kann als analoges Signal (0–10 V oder 4–20 mA) an Ihre Steuerung übergeben werden; die elektrische Schnittstelle ist der Motorklemmenkasten.
Wann ist ein Kugelgewinde sinnvoll?
Bei hoher Geschwindigkeit, hoher Einschaltdauer, hoher Wiederholgenauigkeit und dynamischen Bewegungen.
Wann lohnt sich ein elektrischer Hubzylinder statt Pneumatik oder Hydraulik?
Vor allem dann, wenn definierte Zwischenpositionen, Rückmeldung, Diagnose, Medienfreiheit, Wartbarkeit und eine sauber dokumentierte Schnittstelle wichtig sind.
Gibt es Reparaturen?
Ja. Reparatur, Ersatzteile und Retrofit sind ein eigener Anfragepfad.
